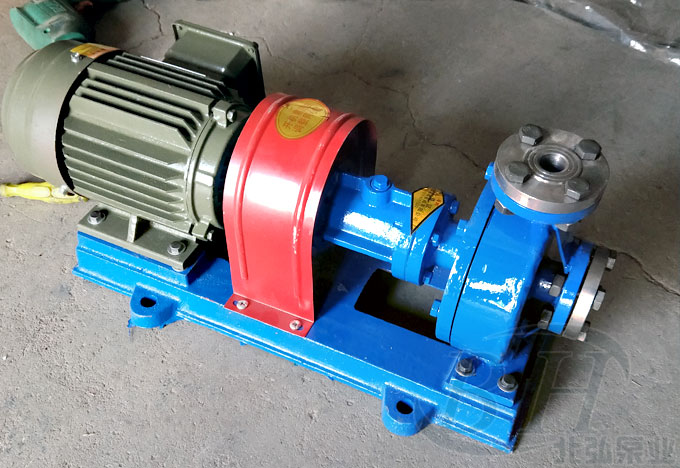

RY40-25-160導熱油泵
- 產品簡介： 北弘泵業是有名的RY40-25-160導熱油泵廠家,主要經營風冷式熱油泵,導熱油循環泵,風冷式導熱油泵,還可以提供產品加工服務,型號齊全、質量優,深受客戶的歡迎!
- 咨詢熱線：13931762407
-
產品詳情
泊頭北弘泵業生產的RY40-25-160導熱油泵從原料的選擇、鑄造工藝的升級、技術工人的技術性等多個方面用盡心思，精益求精。 RY型風冷式導熱油泵結構合理，性能優良，使用可靠。適用于輸送不含固體顆粒的高溫液體。其耐腐蝕程度和使用溫度取決于與介質接觸的主要零件的材料RY型風冷式導熱油泵（分三類：1.HT200;II.ZG230-450;III.1Cr18Ni9Ti,OCr18Ni12-Mo2Ti) 首先從RY40-25-160導熱油循環泵的結構說起，導熱油泵主要由泵體、泵蓋、軸承體、支架、主軸、密封、軸承、葉輪八個大的零部件組成。 軸承體一般都采用普通鑄鐵材質，軸承體與介質不接觸，主要是用于裝配兩片軸承來承載主軸和導熱油泵的葉輪，軸承體的關鍵在于兩端的軸承位的加工是否同心，如果同心度差的話，那么兩端軸承的使用壽命肯定就會縮短，所以同心度的高低直接影響著軸承的使用壽命，也就相當于直接影響著導熱油泵的使用壽命。 主軸的材質應該選用40cr調質處理，但現在一般小廠家都選用45號鋼，主軸調質處理的主要位置是軸承位、密封位及軸頭和葉輪位。再有就是導熱油泵的主軸必須做磨軸、做徑平衡和動平衡檢測，其目的就是提高各個關鍵部位的耐磨度和主軸的同心度，從而來提高導熱油泵的產品質量。 密封和軸承是導熱油泵的又一關鍵部件，現在常用的導熱油泵專用密封有耐高溫的碳纖維盤根、聚四氟骨架油封、聚四氟動力密封組合體以及波紋管機械密封。我們日常用的就是耐高溫的碳纖維盤根和聚四氟骨架油封配合使用，其有點是盤根的柔性比較好，缺點是不耐腐蝕，一旦介質中有腐蝕性元素，密封就比較容易損壞。 RY導熱油泵的葉輪，一般采用鑄鋼或者是球墨鑄鐵，關鍵是葉輪的加工工藝和葉輪的平衡度，每個葉輪加工完必須上專用葉輪平衡機進行檢測、校對以確保葉輪的徑向平衡和動平衡。從而確保導熱油泵的質量。 影響RY導熱油循環泵使用壽命的還有就是裝配整機時，電動機和導熱油泵的同心度、同軸率是不是很高。這直接影響著導熱油泵的使用壽命。如果電動機和導熱油泵的同心度偏差太大，當泵啟動后電動機巨大的離心力帶著泵軸偏心運轉，很快泵的軸承就會損壞，接著密封也會壞掉。為了解決電動機同導熱油泵的聯軸器同心度問題，我公司開發出皮帶軟連接聯軸器和膜片聯軸器，皮帶軟連接聯軸器是泵聯軸器和電機聯軸器不接觸，中間用皮帶連接，這樣可以有效緩沖泵和電機的同心度。從而提高泵的使用壽命。 RY型導熱油泵性能參數表
RY熱油泵為單級懸臂式結構分為腳支撐和中心支撐，泵的進口為軸向吸入，出口為中心垂直向上。泵和驅動電機通過彈性聯軸器合裝于同一底座上，整個機組無需加冷系統。
RY熱油泵采用自熱散熱結構，改變了傳統的水冷卻結構，使結構簡單，體積小，節約運行費用，性能好，使用可靠。
適用于輸送不含固體顆粒的高溫液體。其耐腐蝕程度和使用溫度取決于與介質接觸的主要零件的材料。
泵體、泵蓋的材質現在國內主要采用鑄鋼ZG230-450材質。泵型號 流量
m3/h揚程
m轉速 n
r/min功率 kw 效率η
%電機（Y型）
機座號軸功率 配用功率 15-15-100 3 10 2800 0.45 0.75 20 801 15-15-100A 2 10 2800 0.36 0.55 18 AO2-7122 15-15-100B 1 10 2800 0.2 0.37 15 AO2-7112 20-20-100 1 10 2800 0.09 0.37 26 AO2-7112 20-20-125 1.5 22 2800 0.22 0.75 30 801 40-25-160 10 28 2900 1.72 2.2 45 90L 25-25-160 3 27 2900 0.53 1.5 30 90S 32-32-160 6 28 2900 0.85 1.5 50 90S 50-32-160 12.5 30 2900 1.90 3.0 57 100L 50-32-200 18 40 2900 3.92 5.5 50 132Sl 50-32-200A 16 32 2900 3.35 4 42 112M 50-32-250 12.5 80 2900 6.2 11 44 160Ml 65-50-160 20 32 2900 3.17 5.5 55 132S1 65-40-200 30 48 2900 6.3 7.5 62 132S2 65-40-200A 25 35 2900 4.0 5.5 59 132S1 65-40-250 25 80 2900 10.3 15 53 160M2 65-40-250A 20 51 2900 5.67 7.5 49 132S2 65-40-315 25 125 2900 18.9 30 45 200L1 65-40-315A 22.5 100 2900 15.3 22 40 180M 80-50-200 50 50 2900 9.7 15 70 160M2 80-50-200A 45 40 2900 7.8 11 63 160M1 80-50-200B 40 32 2900 6.37 7.5 55 132S2 80-50-250 50 80 2900 17.1 22 58 180M 80-50-250A 43 60 2900 12.8 15 55 160M2 80-50-315 50 125 2900 30.4 45 56 225M 80-50-315A 45 100 2900 23.6 30 52 200L1 100-65-200 100 50 2900 18.4 22 74 180M 100-65-200A 94 44 2900 16 22 70 180M 100-65-200B 87 38 2900 13.8 15 65 160M2 100-65-200C 80 32 2900 11.8 15 59 160M2 100-65-250 100 80 2900 32.06 37 68 200L2 100-65-250A 95 72 2900 29 37 64 200L2 100-65-250B 90 65 2900 26.2 30 61 200L1 100-65-250C 85 50 2900 20.3 30 57 200L1 100-65-315 100 125 2900 50.06 75 68 280S 100-65-315A 95 113 2900 45.23 55 64.63 250M 100-65-315B 90 100 2900 40.5 55 60.50 250M 100-65-315C 82 84 2900 34.76 45 54 225M 125-100-200 200 50 2900 35.4 45 77 225M 125-100-200A 178 40 2900 26.6 37 73 200L2 125-100-250 200 70 2900 47 55 80 250M 125-100-250A 190 63 2900 41.6 55 78 250M 125-100-250B 180 57 2900 37.9 45 74 225M 125-100-250C 170 51 2900 32.15 45 72 225M 125-100-250D 150 70 2900 40 45 70 225M 150-150-200 350 50 2900 60 75 80 280S 150-150-200A 313 40 2900 45 55 76 250M 200-150-400 350 50 1450 61.8 75 78 280S 200-150-400A 330 45 1450 52.8 75 77 280S 250-200-400 500 50 1480 86.2 110 79 315S 250-200-500 500 80 1480 136 160 76.5 315M 250-200-500A 400 50 1480 75 90 73 280M
